TINY ARCADEの改造

ゲーム画面が動く置物にしようと買ってみたのだが
思ったのと違いデモモードが未操作だと数秒で電源がきれてしまう。
そこでネットの情報をもとに改造してみた。

関連記事
TINY ARCADEを1/12 レトロアップライト筐体に組み込んでみた。
TINY ARCADEの筐体にRaspberry Piを組み込む(前篇)

追加記事
TINY ARCADEの改造 (その2)　DIPスイッチ無し
DCのVMにTINY ARCADEを組み込む

TINY ARCADE

TINY ARCADEとはミニサイズのアーケード筐体型ゲーム機。

1.44インチカラー液晶画面で実際にゲームがプレイできる。

 Super Impulse (販売元)

TINY ARCADEの改造

改造点をまとめてみる。

• デモモードが数秒で電源がきれるので、これを切れないようにする。
• 乾電池式なのでUSB電源に変更する。
• ゲームの切り替えができるようなのでこれを行う。
• デモモード時音がうるさく感じる場合があるのでon-offできるようにする。

以下参考サイト

Super Impulse社 タイニーアーケードを HACKしてマルチゲーム化の MOD改造

Tiny Arcade: 24/7 Attract Mode mod

Tiny Arcade - Modified for USB and continuous demo mode

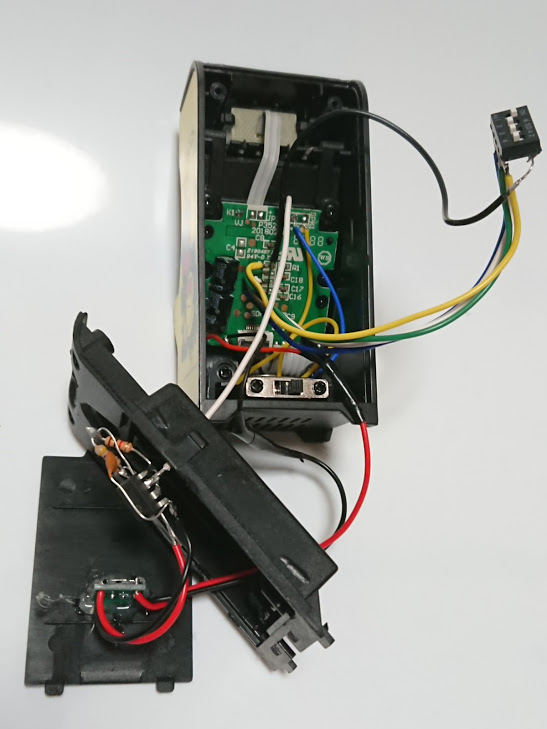

雑な空中配線。
雑な穴あけ。
自分用ですから…

背面にはゲーム切り替え用のDIPスイッチと
電源用のマイクロUSB端子を増設。
元の電源スイッチはUSB化により不要となったので
スピーカーのon-offとした。

DIPスイッチ
1:Ms.Pac-Man
2:Pac-Man
3:Galaxian
4:Space Invaders
オールoff:セルフチェック

バックマンの筐体なのにインベーダーが。



















デモモードの改造は上手くいったが、この状態だとゲームは遊べなかった。
タイマーICの出力にスイッチをつけてやれば遊べるかな…？
まぁ遊ぶ気は無いのでこの状態でよしとする。
