ロータリーエンコーダ 接続テスト (その2)

ロータリーエンコーダー接続テストの続き。
RetroPieでの挙動不審について。

[前回記事]
ロータリーエンコーダ　接続テスト

REVIVE USB

REVIVE USB

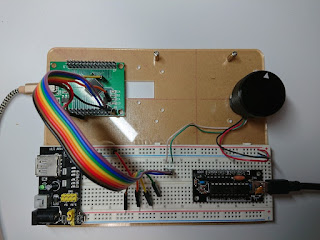

ロータリエンコーダも前回と同じ、"RES20D-50-201-1"を使用。

ファームウェアもREVIVE USB ロータリーエンコーダ対応 チャタリング対策版（PID004C）のまま使用。

REVIVE_USB_RENC_Debounce_CT

結局、REVIVE USBの設定は殆ど変更してなく、移動速度を少し落としたくらい。
(5P/6P を使用)

問題の挙動がおかしい件は、RetroPie側のマウスのポーリングレートの変更で解決できるようだ。

---------------------------------------------------------------------------------------------------------

sudo vi /boot/cmdline.txt

usbhid.mousepoll=0 (最後の行に追加)

---------------------------------------------------------------------------------------------------------

※RetroPie Docsでは"usbhid.mousepoll=2"だったが"0"で様子見。

あとはエミュレーター側の調整をする。

AdvanceMAMEならメニュー[Tab]から

[Analog Controls] - [Dial Sensitivity] を変更して調整する。

これで微調整しながら様子をみたいと思う。

Xinmotek HID Encoder XM-07

トラックボール用に用意したUSBエンコーダ基板。

今回はテスト的にロータリエンコーダ(RES20D-50-201-1)を取り付けてみる。

Xinmotek dual controller XM-07 (左上)

XM-07にロータリエンコーダを取り付けるにあたってモードを変更する必要があるのだが、公式サイトの説明不足等で手間が掛かってしまった。

嵌った点を要約すると
・ハードウェアIDを修正する必要があった。
・USBモジュールをインストールする必要があった。


正直このサイトが無ければ先に進めなかった。

[参考サイト]
キーボードとトラックボールエンコーダコントローラボード

XM-07のモード変更

ここまで来るのに手間が掛かってしまったが、モードさえ変更できればあとは簡単。
このUSBエンコーダ基板は、二人プレイもサポートしているようだ。

トラックボール接続図　(公式より)

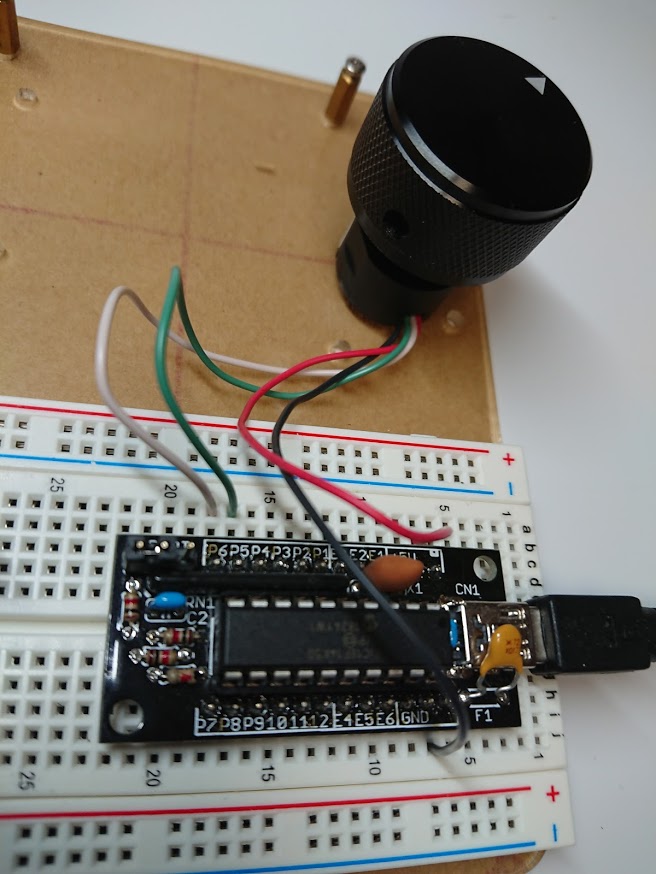

XM-07とロータリエンコーダの接続。
・P2-1…赤(5V)
・P2-27…黒(GND)
・P2-26…緑(X1)
・P2-24…白(X2)


マウスのポーリングレートの変更を元に戻してからのテストも行ってみたが、こちらのXM-07では特に問題なく動作した。
